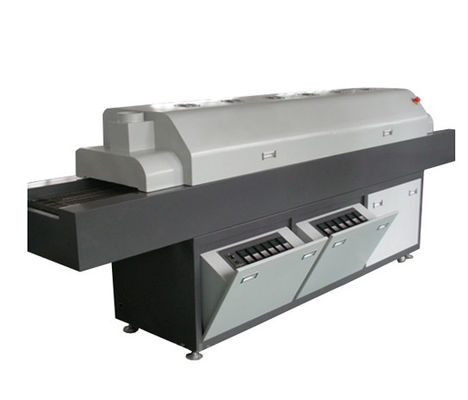

CE SMT four de soudage à reflux, four à reflux à convection 220V
Cuve à souder à reflux de 220 V smt
,CE smt four de soudage par reflux
,Cuve à reflux par convection 220 V
La machine à souder par refusion domestique est un équipement essentiel dans l'industrie de la fabrication électronique, principalement utilisée pour souder des composants montés en surface (CMS) sur des circuits imprimés (PCB). Cette machine assure des connexions électriques fiables et est essentielle pour la production d'assemblages électroniques de haute qualité.
- Processus de chauffage : La machine à souder par refusion utilise un processus de chauffage contrôlé pour faire fondre la pâte à souder appliquée sur le PCB. Le chauffage se fait généralement en plusieurs zones, ce qui permet un contrôle précis de la température afin d'éviter d'endommager les composants sensibles.
- Application de la pâte à souder : Avant la refusion, la pâte à souder est appliquée sur les pastilles du PCB. La machine peut accueillir différents types de pâtes à souder, assurant la compatibilité avec différents composants et applications.
- Système de convoyeur : La machine est équipée d'un système de convoyeur qui transporte les PCB à travers différentes zones de chauffage. Ce mouvement continu permet un traitement efficace de plusieurs cartes en une seule opération.
- Phase de refroidissement : Après le processus de soudure, les PCB entrent dans une zone de refroidissement où ils sont rapidement refroidis pour solidifier les joints de soudure. Cette étape est essentielle pour garantir des connexions solides et fiables.
- Contrôle qualité : De nombreuses machines à souder par refusion comprennent des systèmes d'inspection intégrés pour vérifier les défauts tels qu'une soudure insuffisante ou des composants mal alignés, garantissant que seuls les produits de qualité passent à l'étape de fabrication suivante.
- Installation : Placez la machine à souder par refusion dans un environnement propre et contrôlé. Assurez-vous que toutes les connexions et tous les matériaux nécessaires sont prêts.
- Chargement des PCB : Placez les PCB sur le système de convoyeur, en vous assurant qu'ils sont correctement alignés et fixés.
- Configuration des paramètres : Utilisez le panneau de commande pour saisir des paramètres tels que les profils de température, la vitesse du convoyeur et les paramètres de temps en fonction des spécifications de la pâte à souder.
- Démarrage du processus de refusion : Activez la machine et surveillez le processus pour vous assurer que les phases de chauffage et de refroidissement se déroulent comme prévu.
- Maintenance régulière : Effectuez des contrôles et une maintenance de routine pour vous assurer que la machine fonctionne efficacement et de manière fiable.
| RF-8820PC-LF | RF-8810PC/LS-LF | RF-8830PC/LS-LF | |
| Dimension | 5000*1200*1550mm | 4600*1000*1550mm | 4600*1500*1550mm |
| Poids | 1800kg | 1200kg | 1600kg |
| Nombre de zones de chauffage | Haut 8/Bas 8 | ||
| Longueur de la zone de chauffage | 3160mm | 2800mm | 2800mm |
| Quantité de refroidissement | Haut 2/Bas 2 | Haut 1/Bas 1 | Haut 1/Bas 1 |
| Exigence de décharge d'air | 10m³/min*2 | ||
| Exigences d'alimentation | 3 phases 380V 50/60Hz | ||
| Puissance de démarrage | 36KW | 32KW | 48KW |
| Puissance de fonctionnement | 7KW | 6.5KW | 8KW |
| Temps de chauffage | Environ : 20min | ||
| Plage de contrôle de la température | Température ambiante - 320°C | ||
| Mode de contrôle de la température | Contrôle en boucle fermée PID avec entraînement SSR (ordinateur + PLC) | ||
| Précision du contrôle de la température | ±1°C | ||
| Déviation de température sur PCB | ± 2°C | ||
| Alarme anormale | Alarme de température ultra-élevée ou de température basse | ||
| Largeur maximale du PCB | 50-500mm | 50-450mm | 50-600/700/800mm |
| Plage de largeur du rail de guidage | 50-400mm | 50-370mm | 50-500/600/700mm |
| Hauteur des composants du PCB | Haut 30mm Bas 25mm | ||
| Direction de transport | G-D (Option : D-G) | ||
| Vitesse de transport | 0-1800mm/min | ||
| Hauteur de transport | 900±20mm | ||
| Fixation du rail de guidage de transport | Extrémité avant fixe (Option : Extrémité arrière fixe) | ||
| Mode de refroidissement | Refroidissement par vent forcé | ||
| Mode de transport des PCB | Chaîne + Ruban | Chaîne (Chaîne en option) | Chaîne (Chaîne en option) |
Les machines à souder par refusion domestiques sont largement utilisées dans :
- Électronique grand public : Pour l'assemblage d'appareils tels que les smartphones, les tablettes et les ordinateurs.
- Électronique automobile : Dans la production d'unités de contrôle électroniques et de capteurs.
- Dispositifs médicaux : Pour la soudure de composants dans des équipements médicaux critiques.
La machine à souder par refusion domestique est essentielle pour garantir des joints de soudure de haute qualité et des assemblages électroniques fiables dans diverses applications.
Notre entreprise fournit différents types de produits. Haute qualité et prix favorable. Nous sommes heureux de recevoir votre demande et nous vous répondrons dès que possible. Nous respectons le principe de "la qualité d'abord, le service d'abord, l'amélioration continue et l'innovation pour satisfaire les clients" pour la gestion et "zéro défaut, zéro plainte" comme objectif de qualité. Pour parfaire notre service, nous fournissons des produits de bonne qualité à un prix raisonnable.
Nous avons une gamme complète de machines de placement SMT Pour FUJI, JUKI, SAMSUNG, YAMAHA, etc., alimentateur, buse, machine de placement SMT, convoyeur PCB,
cylindre et alimentateur vibrant, tout ce dont vous avez besoin, dites-le moi !
La marque principale est Fuji YAMAHA Samsung SONY heavy machine
1. Huile de lubrification SMT
2. Pièces SMT
3. Buse et alimentateur
4. Courroie SMT et autres pièces de la machine
-
