| Nombre De Pièces: | 1 pièces |
| Prix: | négociable |
| Emballage Standard: | 1.wooden cas 2.As votre ordre |
| Période De Livraison: | 5 à 8 jours |
| Méthode De Paiement: | T/T, Western Union, Paypal, carte de crédit |
| Capacité D'approvisionnement: | 10 pièces/pièces par semaine |

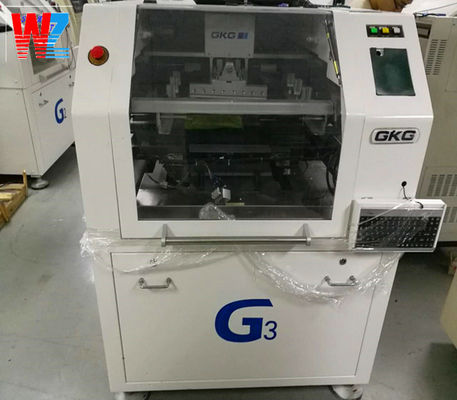

Résistance à l'usure SMT AOI Machine GKG G3 G5 Équipement de test de PCB
Nom: machine GKG AOI
Marque: GKG
Modèle: machine AOI GKG G3
Spécification: machine AOI GKG G3
Condition: original/copie
Qualité: de la plus haute qualité
Stock: énorme
Paiement: L/C T/T D/P Western Union Paypal Gramme d'argent et autres
Expédition: dans trois jours.
Garantie: 1 an
Livraison: FedEx, UPS, DHL, selon les besoins
Emballage: boîte en carton avec protection en mousse
G5 est la haute précision et la haute stabilité de la vision automatique de l'imprimante.
La tendance de développement de la production d'une nouvelle génération de machines d'impression entièrement automatiques avec le
technologie de vision synchrone, traitement visuel à haute résolution, haute précision du système de transmission,
un grattoir adaptatif à suspension.
Spécification:
Imprimante de pâte de soudure automatique de haute précision de la série GKG conçue pour une haute précision
l'impression par mailles d'acier ou par pochoir dans l'industrie SMT.
Pour l'impression de circuits imprimés de taille: 50 mm x 50 mm ~ 400 x 340 mm;
Épaisseur du PCB: 0,4 mm ~ 6 mm
Épaisseur de la FPC: 0,6 mm (à l'exclusion de la boîte)
1,Toutes les nouvelles structure de faisceau X de pochoir de 3e génération, ajouter les opérateurs de pâte de soudure plus pratique et le placement précis
Le réseau d'acier;Le faisceau X à couple de nouveau type, résout la pâte de soudure et le dépôt de poussière, prolonge la durée de vie de la machine;
2, Évolutif sur le dispositif de pression, en vue de la déformation facile de l'impression PCB peut faire la tablette, n'ont pas besoin
Le produit peut être utilisé de manière flexible.
3,L'ensemble de la machine utilise importé auto-lubrifiant rail de guidage, le rail de guidage n'a pas besoin d'ajouter de lubrifiant, dans les cinq ans guide
entretien gratuit dans un délai de cinq ans.
4,X Y1 Y2 dans le moteur linéaire HAYDON américain, la vis d'entraînement de précision japonaise, rail de guidage autolubrifiant, pour assurer la précision
5,Rameur nette Y pour localiser automatiquement, peut rapidement réaliser le contrepoint de pochoir automatique;
6"Faisceau de lame courbée utilisant de l'acier à haute résistance, dans le processus d'impression pour assurer la stabilité de la tête d'impression;
Système de grattoir de type flottant, le dispositif de maintien élastique unique, peut très bonne protection dans le processus de chute grattoir
Un pochoir et un grattoir.
| Nom de l'article | Paramètre | |
| Retour sur la précision de position | ±0,01 mm ((Les données et méthodes d'essai sont disponibles) | |
| Précision de l'impression | ±0,025 mm ((Les données et méthodes d'essai sont disponibles) | |
| Vitesse d'impression / temps de cycle | < 8 s (à l'exclusion de l'impression et du nettoyage) | |
| Changement de produit | < 5 min | |
| Taille de pochoir d'écran/Min-Max | Pour les autres types de véhicules: | |
| Taille/épaisseur du pochoir- Je ne sais pas | 20 mm ~ 40 mm | |
| Taille du PCB/min-max/épaisseur | 50X50mm-400X370mm/0,4 à 6mm | |
| Ratio de déformation des PCB | > >1%(Basé sur la longueur de la diagonale) | |
| Taille du fond du tableau | 15 mm(Configuration standard), 25 mm | |
| Taille du bord du tableau | 3 mm | |
| Hauteur du convoyeur | 900 ± 40 mm | |
| Direction du convoyeur | De gauche à droite, de droite à gauche, de gauche à gauche, de droite à droite. | |
| Vitesse de transport | 100 à 1500 mm/s Contrôle programmable | |
| Positionnement du conseil | Système de soutien | Épingle magnétique/bloc d'appui latéral/épingle automatique flexible(Optionnel) |
| Système de serrage | Prise de serrage latérale élastique/Buse à vide/Réglage de la table de direction Z de type extension | |
| Tête d'impression | Deux têtes d'impression motorisées indépendantes | |
| Vitesse de décapage | 6 à 300 mm/s | |
| Pression de l'éprouvette | Contrôle logiciel de 0 à 10 kg(rétroaction de pression en boucle fermée), valeur de pression visible | |
| Angle de décapage | 60° (norme)/55°/45° | |
| Type de détergent | Les écouteurs en acier (standard), en caoutchouc et d'autres types d'écouteurs doivent être personnalisés. | |
| Vitesse de séparation des mailles d'acier | 0.1 ~ 20 mm/sec Contrôle programmable | |
| Méthode de nettoyage | Type sec, type humide, type sous vide (Combinaison programmable des méthodes de nettoyage) | |
| Plage de réglage du tableau | X: ± 3 mm; Y: ± 7 mmθ: ±2° | |
| Type de point fiduciaire | Forme géométrique standard du point de fiducie, bloc de collage / trou de pochoir | |
| Système de caméra | appareil photo numérique uniquepour le système de vision vers le haut/vers le bas | |
| Pression de l'air | 4 à 6 kg/cm2 | |
| Consommation d'air | Approximativement 0,07 m3/min | |
| Méthode de contrôle | Contrôle du PC | |
| Énergie | AC:220±10%,50/60HZ 1Φ 1,5 kW | |
| Dimensions/poids de la machine | Ça dépend exactement du modèle. | |
| Opération Tempéruption | -20°C à +45°C | |
| Opération Humidité | 30% à 60% | |
Produit apparenté
Nous avons une gamme complète de SMT pick and place machine pour FUJI, JUKI, SAMSUNG, YAMAHA, et ainsi de suite, alimentateur
Une buse, une machine à placer, un convoyeur de PCB, un cylindre, une alimentation par vibration, tout ce dont vous avez besoin, dites-le-moi.
La marque principale est Fuji YAMAHA Samsung SONY machine lourde
1. huile de lubrification SMT
2. pièces SMT
3- Buse et alimentateur
4. courroies SMT et autres pièces de la machine
