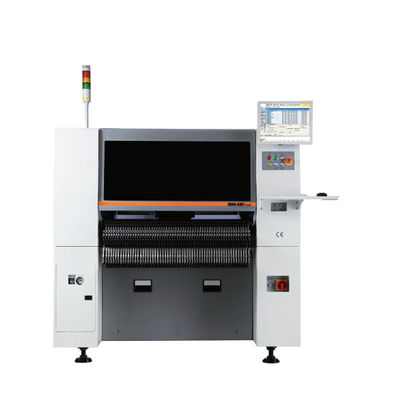

Machine de ligne SMT hanwha sm481 plus machine à choisir et à placer
La machine Samsung SM481 est une machine de technologie de montage en surface (SMT) à grande vitesse et haute précision, conçue pour l'assemblage efficace et précis de composants électroniques sur des cartes de circuits imprimés (PCB). Elle offre une gamme de fonctionnalités qui améliorent la productivité, la précision et la flexibilité dans le processus d'assemblage SMT.
| Spécifications | Machine de placement et de prélèvement SMT SAMSUNG-HANWHA | ||
|---|---|---|---|
| Modèle | SM471 | SM481 | SM482Plus |
| Alignement | Vision volante | Vision volante + vision de scène | Vision volante + vision de scène |
| Broches | 10 broches x 2 portiques | 10 broches Portique | 6 broches 1 portique |
| Vitesse de placement | 75 000 CPH (Optimale) | 38 000 CPH (Optimale) | 27 000 CPH (Optimale) |
| Précision de placement | ±50μm@μ±3σ | ±30μm@μ±3σ | ±30μm@μ±3σ |
| Pièces applicables | Puce 0402 ~ 14mm (H 12mm) IC, Connecteur (pas de plomb 0,4mm) BGA, CSP (pas de bille 0,4mm) | 0402 (01005 pouce) ~ 42mm (H15mm) |
0603 (0201 pouce) ~ ~ 55mm (H15mm) 0402 (01005 pouce) (Option), ~ Connecteur L75mm |
| Dimension de la carte (mm) | 50(L) x 40(L)~510(L) x 460(L)610(L)x 460(L)(Option) | 460(L) x 400(L) (Standard) | 460(L) x 400(L) (Standard) |
| Max. 1 500(L) x 460(L) (Option) | Max. 1 200(L) x 510(L) (Option) | ||
| Capacité du chargeur | 120ea / 112ea (Chariot d'accueil) (Basé sur 8mm) | 120ea / 112ea (Chariot d'accueil) | 120ea / 112ea (Chariot d'accueil) |
| Consommation d'air | 0,5 ~ 0,7 MPa (5 ~ 7 kgf/cm2) | ||
| Dimension (L.D.H) | 1 650 x 1 690 x 1 485 | 1650x1680x1530 | 1650x1680x1458 |
| Masse (Kg) | Environ 1820 | Environ 1655 | Environ 1600 |
- Placement à grande vitesse : La machine SM481 est capable de placer des composants à grande vitesse, ce qui permet un assemblage rapide et efficace des PCB, en particulier pour les séries de production à volume élevé. Elle utilise des systèmes de robotique et de contrôle avancés pour effectuer des opérations de prélèvement et de placement rapides, maximisant le débit et minimisant le temps de production.
- Placement précis des composants : La machine intègre un système de vision précis qui identifie et aligne avec précision les composants avant le placement. Cela garantit une orientation et un positionnement précis des composants sur le PCB, minimisant les erreurs de placement et améliorant la qualité des cartes assemblées.
- Placement multi-têtes : La machine SM481 est souvent équipée de plusieurs têtes de placement, ce qui permet le placement simultané de plusieurs composants. Cette configuration multi-têtes améliore encore la vitesse et l'efficacité de la production, en particulier pour les PCB complexes avec une densité de composants élevée.
- Compatibilité des composants : La machine prend en charge une large gamme de composants électroniques, y compris les dispositifs de montage en surface (CMS) tels que les résistances, les condensateurs, les circuits intégrés (CI) et divers types de boîtiers. Elle peut gérer des composants de différentes tailles, formes et orientations, répondant à diverses exigences d'assemblage.
- Contrôle programmable : La machine SM481 est équipée de systèmes de contrôle programmables qui permettent aux opérateurs de définir et d'ajuster les paramètres de placement, tels que les positions de prélèvement et de placement, l'orientation des composants et les profils de vitesse. Cette flexibilité permet une personnalisation pour correspondre à des dispositions de PCB et à des exigences de composants spécifiques, optimisant la précision du placement et la productivité.
La machine Samsung SM481 est utilisée dans le processus d'assemblage SMT, qui implique généralement les étapes suivantes :
- Chargement des composants : Les composants sont chargés dans des chargeurs ou des plateaux, qui sont ensuite fixés à la machine SM481. Le système de contrôle de la machine identifie le type de composant et sélectionne la buse appropriée pour la manipulation.
- Prélèvement des composants : La buse sélectionnée ramasse le composant du chargeur ou du plateau à l'aide d'un vide ou d'autres mécanismes. Le système de vision assure un alignement et une orientation précis des composants.
- Placement des composants : La buse place avec précision le composant à l'emplacement désigné sur le PCB. Le système de contrôle assure un placement précis en fonction de la disposition du PCB et des spécifications des composants.
- Répétition : Le processus de prélèvement et de placement des composants est répété pour chaque composant sur le PCB, en utilisant la configuration multi-têtes pour améliorer la vitesse et l'efficacité.
- Inspection : Une fois tous les composants placés, le PCB peut être inspecté pour vérifier la précision et la qualité de l'assemblage.
La machine Samsung SM481 est largement utilisée dans l'industrie de la fabrication électronique pour l'assemblage de divers produits électroniques, notamment l'électronique grand public, l'électronique automobile, les appareils de télécommunications et les dispositifs médicaux. Ses capacités de placement à grande vitesse et haute précision, combinées à sa flexibilité et à sa programmabilité, en font un outil précieux pour obtenir des processus d'assemblage SMT efficaces et de haute qualité.
