La machine SMT HANWHA SAMSUNG SM421 est une machine à emporter et à placer

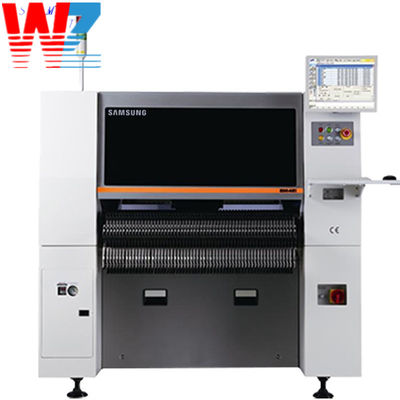

Machine d'assemblage SMT HANWHA SAMSUNG SM421 Pick And Place Machine

Le SM421 Pick and Place Machine est une machine à haute vitesse et de haute précision utilisée dans la fabrication électronique pour placer des composants montés en surface sur des cartes de circuits imprimés (PCB). Elle est fabriquée par Samsung, un nom de premier plan dans l'industrie électronique.

La SM421 est équipée d'un système de vision qui peut reconnaître et aligner correctement les composants sur le PCB. Elle possède des bras à double portique qui peuvent prélever et placer plusieurs composants simultanément, ce qui se traduit par un taux de placement élevé et une productivité accrue.

Cette machine est capable de monter divers types de composants, notamment des résistances, des condensateurs, des circuits intégrés (CI), des réseaux de billes (BGA) et des transistors à petit boîtier (SOT). Elle a une plage de composants allant de 0201 (0,2 mm x 0,1 mm) à 32 mm x 32 mm, ce qui la rend adaptée à un large éventail d'exigences d'assemblage de PCB.

Le SM421 a une vitesse de placement maximale de 42 000 composants par heure (CPH) et une précision de ±0,03 mm, garantissant un placement précis et efficace des composants. Elle dispose d'un système de vision à double précision qui scanne les composants avant le placement pour s'assurer qu'ils sont correctement alignés avec le PCB.

Pour utiliser la SM421 Pick and Place Machine, l'opérateur doit suivre ces étapes :

1. Préparer le PCB : S'assurer que le PCB est propre et correctement préparé pour le placement des composants. Cela comprend de s'assurer que la pâte à souder ou l'adhésif est appliqué correctement.

2. Configurer la machine : Charger les composants nécessaires dans les alimentateurs de la machine. La SM421 peut gérer jusqu'à 120 types de composants différents simultanément.

3. Programmer la machine : Entrer les instructions nécessaires et les données de placement des composants dans l'interface de la machine. Cela comprend la spécification des positions, des orientations et des quantités de chaque composant à placer.

4. Calibrer le système de vision : Exécuter un processus d'étalonnage pour s'assurer que le système de vision de la machine peut identifier et aligner avec précision les composants.

5. Démarrer le processus de placement : Lancer la machine pour démarrer le processus de placement. La machine prélèvera les composants des alimentateurs et les placera sur les positions désignées sur le PCB.

6. Surveiller et inspecter : Surveiller en permanence le fonctionnement de la machine pour s'assurer que les composants sont placés avec précision et à la vitesse souhaitée. Inspecter périodiquement la qualité des composants placés pour s'assurer qu'ils répondent aux normes requises.

7. Maintenance et dépannage : Effectuer des tâches de maintenance régulières sur la machine pour la maintenir dans un état optimal. Résoudre rapidement tout problème ou erreur pour minimiser les temps d'arrêt de la production.

Dans l'ensemble, la SM421 Pick and Place Machine est une solution fiable et efficace pour les fabricants d'électronique qui cherchent à automatiser le processus d'assemblage des PCB. Elle offre une vitesse de placement, une précision et une polyvalence élevées, ce qui la rend adaptée à un large éventail de tailles et de formes de composants électroniques.
