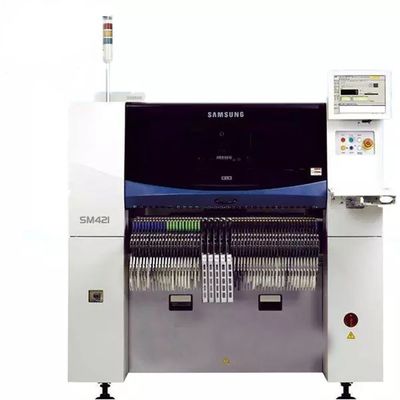

Machine de transfert de Samsung SMT SM320 SM321 SM421 SM431
Une machine de placement SMT, de manière générale, est l'équipement le plus critique et le plus coûteux en SMT. C'est un appareil pour le montage de composants électroniques. C'est un équipement de haute technologie composé d'un bâti, d'un système de transmission et de support de PCB, d'un système d'entraînement, d'un système de positionnement et d'alignement, d'un alimentateur, d'un système de reconnaissance optique, d'un capteur et d'un système de contrôle informatique.
- Nom :Samsung SM320 SM321 SM421 SM431
- Marque :SAMSUNG
- Modèle :SAMSUNG SM320 SM321 SM421 SM431
- Spécification :MACHINE DE PLACEMENT ET DE PRISE SMT
- État :original
- Qualité :top qualité
- Stock :grand
- Paiement :T/T avant expédition
- Expédition :expédition à temps
- Garantie :1 an
- Livraison :fedex,ups,dhl,selon les besoins
- Paquet :caisse en bois
- Taille du PCB :460 x 460 (1PCB)
- Vitesse de patch :21 000 CPH
- Composant :Puce 0402mm à 12mm
- Alimentateurs :84 pièces d'alimentateurs de 8 mm
- Vitesse 55 000 CPH (Meilleur état)
- système d'entraînement servo double axe Y à double bras
- bras pour un total de 16 têtes de placement
Système de reconnaissance d'image en vol à grande vitesse
- Composants à adapter : Puce 0402mm à □ 12mm
- Précision de montage : ± 50μm @ 3σ - Pour le nouveau système d'alimentation SM
- Pour l'alimentateur sans arrêt
- pour l'alimentateur de voie ferrée
-L'état de l'alimentateur des afficheurs LED - système de transmission double
- Mode de transfert double : 330 x 250 (2 PCB)
- Mode de transfert unique : 460 x 460 (1PCB) - Peut mettre 84 alimentateurs de 8 mm
- Écran LCD avec fonctionnement avant et arrière
- dispositif de changement de bouche automatique
- Système d'exploitation Windows XP
- Couvercle de sécurité
- Kit
| Modèle | SAMSUNG SM320 |
| Mode de reconnaissance des composants | FLYING VISION + STAGE VISION |
| Composants | CHIP 1608 18500 CPH (IPC9850) |
| SOP 15000 CPH (IPC9850) | |
| QFP 5500 CPH (IPC9850) | |
| Système de vision à caméra fixe | 1,4 SEC/QFP208 (APPROVISIONNEMENT DE PLATEAU STANDARD) |
| Précision de montage | CHIP/QFP ±50 18500cph/h |
| FLYING VISION |
1005~22mmIC (Option : 0603~12mmIC/0402~7mmIC) |
| Vision de scène standard (FOV 35) | 32mmIC (Pitch 0.4mmQFP/0.75mmBGA/~55mm(MFOV)) |
| Vision de scène standard (FOV 45) | 42mmIC (Pitch 0.5mmQFP/1.0mmBGA/~55mm(MFOV)) |
| Vision de scène standard (FOV 20) | 17mmIC (Pitch 0.3mmQFP/0.5mmBGA) Min.lead pitch (QFP) |
| FOV10 | 0.3mm(QFP)/0.65mm(BGA) Min.Ball pitch (BGA) |
| FOV15 | 0.5mm(QFP)/0.75mm(BGA) |
| FOV25 | 0.5mm(QFP)/0.75mm(BGA) |
| Max.Hauteur | H12mm (Caméra volante standard) |
| H15mm (Caméra volante standard) | |
| Taille du PCB | Taille min : 50(L)*40(W) |
|
Taille max. : 460(L)*400(W) Option : 510*460,640*510 |
|
| Épaisseur du PCB | 0.38mm-4.2mm |
| Quantité d'alimentateurs | 120ea/112ea (chariot d'accueil) |
| Alimentation électrique | AC220/220/240V (50/60HZ,3 PHASE) (Option : 340/380/415V) |
| Compresseur d'air | 260 NI/MIN |
| Poids | 1800KG |
| Dimension | 1650 L*1680 D*1530 H |
SM320 populaire. Machine très flexible, conviviale et très fiable. Vision complète avec 6 têtes de placement, chacune avec un éclairage individuel permettant d'aligner 6 composants totalement différents à la volée. Caméra orientée vers le haut permettant le placement de composants jusqu'à un pas de 0,4 mm.
| Nom du modèle | Samsung SM421 | |
| Alignement |
Flying Vision + Stage Vision (Si un grand convoyeur est installé, une seule vision de scène peut être installée) |
|
| Nombre de broches | 6 broches × 1 portique | |
| Taux de placement | Flying Vision |
Puce 1608 21 000 CPH (IPC9850) SOP 15 000 CPH (IPC9850) QFP 5 500 CPH (IPC9850) |
| Précision de placement | Puce/QFP |
Précision : ±50@±3σ/Puce ±30@±3σ/QF (Basé sur les puces standard) |
| Composant | Flying Vision | 0603 ~ 22mm IC |
| Vision de scène standard (FOV35) |
~32mm IC (Pas de plomb 0.3mm) ~55mm (MFOV) |
|
| Vision de scène optionnelle (FOV45) |
~42mm IC (Pas de plomb 0.4mm) ~55mm (MFOV) |
|
| Max. Hauteur |
H = 12mm (Caméra volante standard) H = 12mm (Caméra de scène standard) |
|
| Dimension de la carte | Minimum | 50(L)*40(W) |
| Voie unique (maximum) |
400mm(L)*400mm(W) 510mm(L)*460mm(W) (Option) 610mm(L)*510mm(W) (Option) |
|
| Double voie (maximum) | - | |
| Épaisseur du PCB | 0.38~4.2mm | |
| Capacité de l'alimentateur | 120ea/112ea (Chariot d'accueil) | |
| Utilitaire | Puissance | AC200 / 208 / 220 / 240 / 380 / 415V (50/60Hz, 3Phase) |
| Max. 4.7kVA | ||
| Consommation d'air | 0.5 ~ 0.7MPa (5.1 ~ 7.1kgf/cm2) | |
| 260N/min | ||
| Masse (kg) | Environ 1 680 | |
| Dimension externe (mm) | 1 650(L) x 1 690(P) x 1 535(H) | |
- Prise-déplacement-positionnement-placement et autres fonctions
- rapidement et avec précision
- Différentes tailles de cartes PCB peuvent être utilisées
- Améliorer l'efficacité de la production et réduire les coûts de fabrication
Notre société fournit toutes sortes de machines SMT et produits connexes :
- Équipement et accessoires SMT, buses, alimentateurs, pièces d'alimentateurs, filtre, guide, ruban, moteur, courroie, cylindre, graisse/lubrifiant smt, capteur, etc.
- Buses et alimentateurs et leurs pièces pour fuji, pour Juki, pour Yamaha, pour Samsung, pour Siemens, pour, pour Sony....etc, tous ont un grand stock.
-
