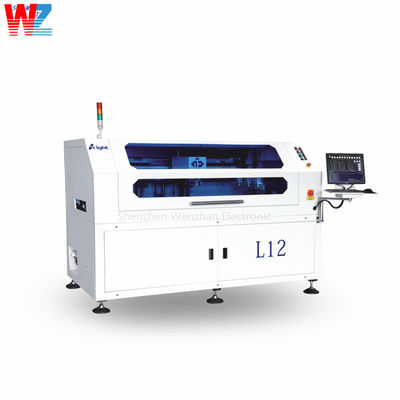

Imprimante de pâte de soudure de PCB SMT 80x50mm L12 entièrement automatique
Imprimante automatique de pâte de soudure L12
,Imprimante à pâte de soudure pour PCB de 80x50 mm
,Imprimante à pâte de soudure à base de PCB L12
Machine d'impression à écran de pâte de soudure de PCB entièrement automatique SMT
Nom:Machine d'impression à écran de pâte de soudure de PCB entièrement automatique SMT
Marque:Produits de fabrication
Modèle:L12
Les spécifications:Machine d'impression à écran de pâte de soudure de PCB entièrement automatique
Condition:l'original ou la copie
Qualité:qualité supérieure
Le stock:gros
Paiement:L/C T/T D/P Western Union Paypal Gramme de monnaie et autres
La date de livraison:Dans trois jours.
La garantie:1 année
La livraison:FedEx, UPS, DHL, selon les besoins
Le paquet:boîte en carton avec protection en mousse
1Fonctions du produit:
L12 est une imprimante à écran automatique de soudure à pâte de haute précision conçue pour l'impression à écran ou à pochoir de haute précision dans l'industrie SMT.
2Caractéristiques du produit:
-
Prise en charge d'un large éventail de tailles de PCB de 80 mm x 50 mm à 1200 mm x 350 mm et d'une épaisseur de PCB de 0,4 mm à 6 mm.
-
Résolution d'impression élevée:
haute précision de positionnement, précision de positionnement répétée ± 0,015 mm; précision d'impression 0,03 mm
Prise en charge de l'impression par colle.
-
Le contrôle automatique améliore l'efficacité de la production, le contrôle de la qualité et économise les coûts de production:
Étalonnage automatique des PCB
La pression de l'éprouvette est réglable
Impression automatique
Nettoyage automatique par pochoir (type sec, type humide, sous vide)
Système de positionnement de PCB multifonctionnel pour un positionnement de PCB pratique et précis.
Plateforme de levage de PCB programmable pour assurer le levage du PCB à une hauteur appropriée
Position visuelle vers le haut et vers le bas.
Système de traitement d'image intégré
Spécifications techniques
| Modèle | G12 | |
| Nom de l'article | ||
| Rameaux de moustiquaire | Taille minimale | 737*300 mm |
| Taille maximale | 1500*750 mm | |
| La pensée | 25 à 40 mm | |
| Taille minimale des PCB | 80*50 mm | |
| Taille maximale du PCB | 1200*350 mm | |
| Épaisseur des PCB | 0.4 à 6 mm | |
| La couche de couche de PCB | < 1% | |
| Hauteur de transport | 900 ± 40 mm | |
| Direction du transport | À gauche, à droite, à droite, à gauche, à gauche, à droite, à droite. | |
| Vitesse de transport | Pour les véhicules à moteur à commande autonome | |
| Localisation du conseil | Système de soutien | Pinceau magnétique/table à régler/bloc de support |
| Système de serrage | Serrage latéral, buse sous vide | |
| Tête d'impression | Deux têtes d'impression motorisées indépendantes | |
| Vitesse de décapage | 6 à 200 mm/s | |
| Pression de l'éprouvette | 0 à 15 kg (contrôle du moteur) | |
| Angle de décapage | 60°/55°/45° | |
| Type de détergent | Acier inoxydable (standard), plastique | |
| Vitesse de séparation de l'éclaboussure | 0.1 ~ 20 mm/sec Programmable | |
| Système de nettoyage | À sec, humide, sous vide (programable) | |
| Plage d'ajustement du tableau | Les valeurs d'exposition doivent être calculées en fonction de la fréquence de l'échantillon. | |
| Inspection de la pâte de soudure | Norme d'inspection 2D | |
| Machines et appareils | ||
| Retour sur la précision de position | ±0,015 mm | |
| Précision de l'impression | ± 0,03 mm | |
| Temps de cycle | < 15 s (à l'exclusion de l'impression et du nettoyage) | |
| Changement de produit | < 5 min | |
| Air requis | 4.5 à 6 kg/cm2 | |
| Entrée de puissance | AC: 220 ± 10%, 50/60 Hz, 3 kW | |
| Méthode de contrôle | Contrôle du PC | |
| Dimensions de la machine | Les pièces détachées ne doivent pas contenir de matériaux en acier. | |
| Poids de la machine | Approximativement 1500 kg | |
