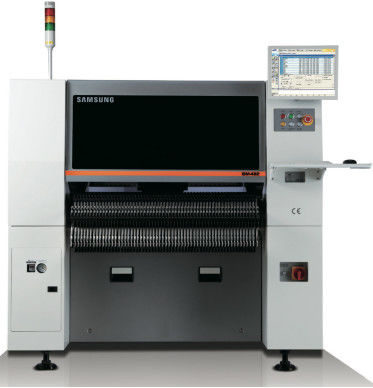

Appareils d'alimentation pneumatiques SM Samsung Monteur de puces Hanwha Samsung SM421

Avancé
Monteur flexible à grande vitesse
En tant que placeur de composants généraux dont le système de vision est renforcé sur la base de la plate-forme de la puce à grande vitesse SM471
Le SM481 a été conçu pour être le plus rapide de la classe SM481 et dont la vitesse de placement de la puce est la plus élevée parmi les placateurs de composants de la même classe.
une vitesse de placement de la puce de 39 000 CPH, la plus élevée parmi les plaqueurs de composants de la même classe, en appliquant une tête
Il s'agit d'un nouveau système d'aéroglisseur, doté d'un portique et de dix fuseaux, ainsi que d'une nouvelle vision volante et en maximisant le mouvement de ramassage et de placement.
En outre, il s'applique jusqu'à 0402 ((01005 pouces) puces et 42 mm IC. Il a amélioré la productivité réelle et
En outre, étant donné qu'il s'agit d'un système d'alimentation électrique à haute vitesse et de haute précision, il n'est pas possible de
Conçu pour être compatible avec les alimentateurs pneumatiques de la série SM, il maximise la commodité d'utilisation du client.

39,000 CPH ((Optimum)
1 gantry x 10 broches par tête
Parties applicables: 0402 ((01005 pouces)
~ 42 mm ((H15 mm)
Les PCB applicables sont les suivants: 460 ((L) x 400 ((W) ((Standard)
Le nombre maximal de litres est de 740 (L) x 460 (W) (optionnel).
Haute vitesse, haute précision et électrique
Appareil d'alimentation à entraînement
- Fonction d'alignement automatique de la position de récupération
- Compatible avec les alimentateurs pneumatiques SM
Nouveau système de vide et prise en charge optimisée
Proposition de placement
Réglage de la fréquence d'alimentation
- Le premier chargement automatique et l'épissage automatique au monde
Une énergie fraîche dans votre entreprise
Applique un nouveau système de vide
Juillet 2013
Monteur flexible à grande vitesse avancé
Reconnaissance de la polarité de la partie BGA et de la partie CSP
Réalise la plus grande vitesse de placement parmi les mêmes
les plaqueurs de puces de classe par application d'une nouvelle tête volante
mécanisme avec 10 fuseaux ainsi qu'optimisé
mouvement de prise en charge/d'installation
Puisqu'il permet la reconnaissance de pièces sans s'arrêter après le ramassage par
L'appareil est doté d'une technologie de reconnaissance d'image originale, le SM481.
Le modèle maximise la vitesse de placement des pièces en minimisant le temps de
se déplacer entre la position de ramassage et la position de placement et par
réduisant le temps de reconnaissance à presque zéro.
Il se rend compte qu'il est super élevé.
Vitesse de placement de 39 000 CPH
Système de correction de la précision de positionnement
La puce est de ± 50 μm ((Cpk ≥ 1,0)
L'étalonnage de précision de placement récemment amélioré
Le système vérifie et corrige
décalage du point de prise, décalage de la tête, décalage C/V, etc.
pour permettre un placement fiable des pièces.
La précision absolue est de ± 50 μm ((Cpk 1)
Vitesse élevée électrifiée
et alimentateur de haute précision
Alimentateur SM électrique
• Permet une utilisation intégrée de 0603/2P/4P
• Équipé d'une fonction d'alignement automatique
la position de prise entre les mangeoires à améliorer
le taux de récupération simultanée.
• Possibilité de régler différentes vitesses d'alimentation des pièces à
améliorer la stabilité de l'approvisionnement en pièces.
• Fonction de reconnaissance automatique de la hauteur d'alimentation
Compatible avec les alimentateurs pneumatiques SM
Alimentateur intelligent SM
• Première alimentation au monde équipée d'un système d'épissage automatique
et des fonctions de chargement automatique
- Maximiser la commodité du travail et le
la productivité en automatisant l'épissage
processus de remplacement de la bobine de pièce normalement
réalisé à la main.

Les spécifications
Modèle SM481
L'alignement de la vision en vol et de la vision sur scène (option)
Nombre de broches 10 broches x 1 contreplaqué
La vitesse de placement est de 39,000 CPH (optimum)
Placement
Précision
Puce/QFP
Le débit d'air est calculé en fonction de la température de l'air.
(Basé sur les puces standard)
Composant
Portée
Je vole.
La vision
Le nombre d'heures
0402 ((01005 pouces) ~ 16 mm IC, connecteur ((Lead Pitch 0,4 mm)
* BGA, CSP ((Pitche de balle 0,4 mm)
La scène
La vision
Conseil
Dimension
(mm)
Le nombre minimum d'unités est fixé à 50 ((L) x 40 ((W)
Nombre maximal
Le montant de l'indemnité est calculé en fonction de l'importation de la marchandise.
Le montant de l'indemnité de départ est calculé à partir du montant de l'indemnité de départ.
Épaisseur de PCB 0,38 ~ 4.2
Capacité d'alimentation 120ea / 112ea (chariot de chargement)
Utilisation
Le pouvoir
AC 200 / 208 / 220 / 240 / 380 / 415 V
(50/60 Hz, 3 phases) Max. 4,7 kVA
Consommation d'air
La masse est d'environ 1 655 kg.
Dimension extérieure ((mm) 1,650 ((L) x 1,680 ((D) x 1,530 ((H)
Le rouleau actuel
Une nouvelle bobine
• Réduction du retard de placement des pièces en raison de l'optimisation
d'une trajectoire pneumatique
• Réalise une prise de pièces stabilisée et une réduction de l'air
consommation par pompe à vide

Applicabilité renforcée aux pièces et aux PCB
Applique un nouveau système d'éclairage
• Applicable aux pièces de 0402 ((01005 pouces) à
42 mm ((H15 mm) ainsi que des pièces BGA/CSP
• Applicable aux PCB de longueur max. 740 (l) x 460 (w)
plaques appliquées aux LED et aux écrans
• Prend en charge la reconnaissance automatique de l'ensemble du pick-up
La position de l'entreprise en étant équipée d'une caméra fiduciaire à
la gauche et la droite respectivement
Applicabilité renforcée aux pièces impaires, y compris
BGA, CSP, etc., en appliquant un éclairage en trois étapes
Systèmes ((Éclairage latéral, coaxial et extérieur).
