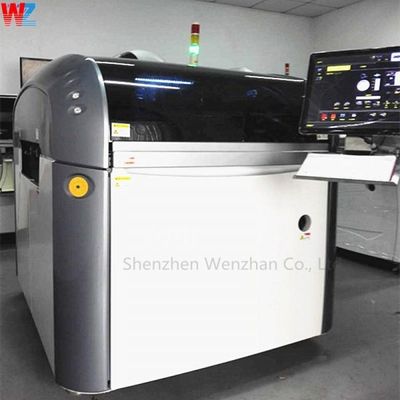

Imprimante à écran SMT utilisée DEK Horizon 03iX
Imprimante à écran SMT utilisée DEK Horizon 03iX
Nom de marque
DEK
Product Model
Horizon 03iX
Country Of Origin
La Chine
Nombre de pièces
1 pièces
Unit Price
négociable
méthode de paiement
T/T, Western Union, Paypal, carte de crédit
Capacité d'approvisionnement
100
Détails de produit
Product Name:
DEK Horizon 03iX
Model:
Horizon 03iX
Quality:
Au sommet
Package:
Le cas
Condition:
Neuf, neuf/occasion
Payment:
Paiement
Type:
Produits associés à la machine de SMT
Brand:
DEK
Delivery:
UPS, DHL, Fedex, comme vous le souhaitez.
Warranty:
1 année
Description de produit
Detailed Specifications And Features
Imprimante à écran SMT utilisée DEK Horizon 03iX
Spécification de configuration standard
Le logiciel est monté sur la machine sur le côté gauche ou droit.
Appareil photo: appareil photo numérique HawkEye® 750, utilisant l'interface IEEE 1394.
Positionnement de la caméra: moteurs rotatifs et encodeurs à résolution de 4 microns
Mécanisme de pression de la presse: commandé par logiciel, motorisé
Positionnement du pochoir: réglage manuel de la profondeur de l'écran
Alignement des pochoirs: motorisé par les actionneurs X, Y et Theta
Squeegee: Squeegee à double bord arrière serré (1 jeu inclus)
Interface avec la machine: FMI en ligne ascendante et descendante inclus
Connectivité: RJ-45LAN (réseau) et interface USB2 disponibles
Beacon tricolore: programmable avec alarme sonore
Documentation: manuels imprimés comprenant: l'opérateur, l'installation, les dessins électriques.
manuels techniques de bord et tutoriels pour les fonctions de l'opérateur.
contenant des manuels et des tutoriels.
Le logiciel est monté sur la machine sur le côté gauche ou droit.
Appareil photo: appareil photo numérique HawkEye® 750, utilisant l'interface IEEE 1394.
Positionnement de la caméra: moteurs rotatifs et encodeurs à résolution de 4 microns
Mécanisme de pression de la presse: commandé par logiciel, motorisé
Positionnement du pochoir: réglage manuel de la profondeur de l'écran
Alignement des pochoirs: motorisé par les actionneurs X, Y et Theta
Squeegee: Squeegee à double bord arrière serré (1 jeu inclus)
Interface avec la machine: FMI en ligne ascendante et descendante inclus
Connectivité: RJ-45LAN (réseau) et interface USB2 disponibles
Beacon tricolore: programmable avec alarme sonore
Documentation: manuels imprimés comprenant: l'opérateur, l'installation, les dessins électriques.
manuels techniques de bord et tutoriels pour les fonctions de l'opérateur.
contenant des manuels et des tutoriels.
| Capacité d'alignement de la machine | > 2 Cpk @ +/- 12,5 μm, 6 Sigma # |
| Capacité d'alignement des processus | > 2 Cpk @ +/- 25 μm, 6 Sigma # |
| Temps de cycle de base | 12 secondes (11 secondes avec l'option HTC) |
| Zone d'impression maximale | Pour les véhicules à moteur à combustion |
| Construction d'imprimantes | Cadre soudé optimisé en une pièce |
| Contrôle de la machine ISCANTM | Contrôle du mouvement à l'aide du réseau CAN BUS |
| Système d'exploitation | Pour Windows XP |
| Interface de l' opérateur | Affichage tactile, clavier et trackball colorTFT avec DEK InstinctivTM |
Spécification du système de transport
Type: pièce unique avec ceinture de transport ronde de 3 mm, rail avant fixé
Compatibilité ESD :Ceintures et guides de transport noirs dont la résistivité de surface est supérieure à 106 ohms.
Réglage de la largeur: rail arrière motorisé programmable
Direction du transport: de gauche à droite
De droite à gauche: gauche à gauche, droite à droite
Taille du support (minimum): 50 mm (X) x 40,5 mm (Y)
La taille maximale du substrat à manipuler: 510 mm (X) x 508,5 mm (Y)
Épaisseur du substrat:0.2 mm à 6 mm
Poids du substrat (maximum) :1kg
Déformation du substrat: Jusqu'à 7 mm, épaisseur du substrat comprise
Fixation du substrat: breveté sur les pinces supérieures
Caractéristiques de manipulation du substrat: élévation / atterrissage par rails souples, régulateur de pinceau à bord
Dégagement sous le substrat programmable de 3 mm à 42 mm
Type: pièce unique avec ceinture de transport ronde de 3 mm, rail avant fixé
Compatibilité ESD :Ceintures et guides de transport noirs dont la résistivité de surface est supérieure à 106 ohms.
Réglage de la largeur: rail arrière motorisé programmable
Direction du transport: de gauche à droite
De droite à gauche: gauche à gauche, droite à droite
Taille du support (minimum): 50 mm (X) x 40,5 mm (Y)
La taille maximale du substrat à manipuler: 510 mm (X) x 508,5 mm (Y)
Épaisseur du substrat:0.2 mm à 6 mm
Poids du substrat (maximum) :1kg
Déformation du substrat: Jusqu'à 7 mm, épaisseur du substrat comprise
Fixation du substrat: breveté sur les pinces supérieures
Caractéristiques de manipulation du substrat: élévation / atterrissage par rails souples, régulateur de pinceau à bord
Dégagement sous le substrat programmable de 3 mm à 42 mm
