Ligne d'assemblage SMT Inspection optique automatisée Koh Young Zenith 3D machine AOI machine d'inspection AOI
La machine d'AOI 3D Zenith
,Machine AOI pour la ligne de montage SMT
,Machine d'inspection optique automatique
AOI 3D complet surmontant les lacunes de l’inspection AOI 2D
Minimisez les problèmes d’ombres grâce à la projection dans 4 directions
Effectue un diagnostic des défauts et la suppression des causes profondes grâce à des données 3D en temps réel
Conditions d'inspection de programmation intuitive et rapide utilisant une approche paramétrique
Base de données d’informations sur les processus et surveillance à distance en temps réel
Automatisation et efficacité de la gestion des programmes d’inspection

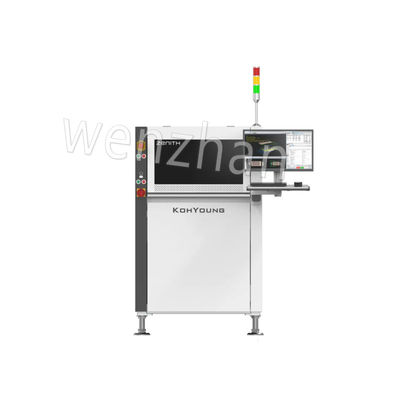

Machine d'inspection optique automatisée Zenith LiTE Full 3D de KohYoung. Zenith LiTE Full 3D AOI est conçu avec une programmation rapide et intuitive des conditions d'inspection utilisant une approche paramétrique. Cette machine dispose d'une solution d'optimisation de processus entièrement basée sur des données 3D utilisant la réalisation de l'industrie 4.0/usine intelligente. La machine d’inspection optique automatisée Zenith LiTE 3D est la meilleure option et un modèle d’un bon rapport qualité-prix pour une variété d’environnements de production.
- Excellent modèle de valeur pour divers environnements de production
- AOI entièrement automatique avec la technologie d'inspection 3D brevetée de Koh Young
- Minimise les problèmes d'ombre grâce à la projection dans 4 directions
- Programmation rapide et intuitive
- Révèle un large éventail de défauts tels que des composants vissés ou tombstones
- Permet l'Industrie 4.0 avec la Smart Factory
| Solution au problème de l'ombre | Technique d'article de Moore pour éliminer les ombres& | ||||||
| Système d'éclairage de projection à quatre directions (Zenith Alpha HS&Zenith Alpha UHS)/ | |||||||
| Solution aux problèmes de miroir | Système d'éclairage de projection à cinq directions (Zenith Alpha HS+) | ||||||
| Détection de petits composants (0402 mm) | Technologie Moire multifréquence | ||||||
| Grande plage de mesure + précision (problème de plage de mesure) | |||||||
| Compensation des écarts de PCB en temps réel | Compensation de flexion | ||||||
| (Référencement de pad + technologie de moiré multifréquence) | |||||||
| Corps du composant de position du composant sombre et du composant blanc | Mesure entièrement 3D | ||||||
| Détection de micro-déformation de soudure | |||||||
| Inspection de la surface de connexion à souder | |||||||
| Détection de polarité 3D | |||||||
| Détection des fissures des composants | |||||||
| modèle | Résolution de la caméra | Taille du champ de vision (MM) | Vitesse de détection** | maximum | Précision de la hauteur | Éclairage | |
| Hauteur | (Module de corrections) | ||||||
| mesures | |||||||
| ALPHA HS | 6,5M 20μm | 51x51mm | 55,3 cm2/s (0,47 s/FOV) | 3 mm | ±3% | IR-RVB | |
| 8M 10μm | 28x28mm | 17,8 cm2/s (0,44 s/FOV) | 4 mm | DIRIGÉ | |||
| 8M 15μm | 42x43mm | 36,9 cm2/s (0,49 s/FOV) | 4 mm | (Dôme | |||
| ALPHA HS+ | 6,5M 20μm | 51x51mm | 49,1 cm2/s (0,53 s/FOV) | 20 millimètres | Stylé | ||
| 8M 15μm | 42x43mm | 32,1 cm2/s (0,55 s/FOV) | 25 mm | Éclairage) | |||
| ALPHA UHS | 12M 10μm | 12M 10μm | 28,2 cm2/s (0,45 s/FOV) | 4 mm | |||
| 12M 15μm | 61x46mm | 57,3 cm2/s (0,49 s/FOV) | |||||
| correspondance | Réglage de la largeur du convoyeur | Automatique | |||||
| Format d'entrée correspondant | Avant / Arrière Fixe (réglage d'usine) | ||||||
| Logiciel | Format d'entrée correspondant | Données GERBER (274X, 274D), ODB++, fichier de placement, fichier Mounter JOB, Allegro, | |||||
| Zuken, Mentor (Option) | |||||||
| Logiciel de programmation | ePM-AOI, interface graphique AOI | ||||||
| Outils de gestion statistique | SPC Plus, Station de révision | ||||||
| Commodité du fonctionnement de l'interface | Bibliothèque, KYCAL (Caméra automatique/Éclairage/hauteur) | ||||||
| Système d'exploitation | WINDOWS 10 IOT ENTREPRISE LTSC 2019 | ||||||
| Ajouter sur | - Lecteur de codes-barres pratique 1D et 2D | - Station SPC Pro hors ligne | -Solutions KSMART | ||||
| Solutions | - Lecteur de codes-barres en ligne 1D et 2D | - Station de révision | (Surveillance et analyse, accès à distance, | ||||
| - Cible d'étalonnage standard | - Matières étrangères en carton entier (WFMI) | Optimiseur de programmation hors ligne, analyse des données de liaison, | |||||
| Modèle | L | XL | |||||
| Voie unique | Double voie | Voie unique | Double voie | ||||
| Carte PCB maximale | 490x510mm | Modèle unique | 690x690mm | Modèle unique | |||
| (19,29 x 20,01 pouces) | 490x580mm | (27,17x27,17 pouces) | 690x580mm | ||||
| (19,29 x 22,83 pouces) | (27,17 x 22,82 pouces) | ||||||
| Modèle double | Modèle double | ||||||
| 490x320mm | 690x320mm | ||||||
| (19,29 x 12,60 pouces) | (27,17 x 12,60 pouces) | ||||||
| Min. PCB | 50 x 50 mm (1,97 x 1,97 pouces) | ||||||
| Épaisseur du PCB | 0,4 ~ 5 mm (0,02 ~ 0,2 po) | 0,4 ~ 8 mm (0,02 ~ 0,31 pouces) | |||||
| Poids maximum du PCB | 4 kg (8,82 livres) | 10 kg (22,05 livres) | |||||
| Poids de la machine | 600 kg (1 322,77 livres) | 700 kg (1 543,24 livres) | 750 kg (1 653,47 livres) | ||||
| Dégagement inférieur | 50 mm (1,97 pouces) | ||||||
| consommation | 220 VCA ± 10 %, monophasé, 50/60 Hz, 5 Kfg/cm2 (0,45 MPa) | ||||||
| W | 1 000 mm (39,37 pouces) | 1 200 mm (47,25 pouces) | |||||
| D | 1295 mm (50,98 pouces) | 1475 mm (58,07 pouces) | 1475 millimètres (58,07 pouces) | ||||
| H | 1627 millimètres (64,06 pouces) | ||||||
